ESP-01 Adaptador programador USB a ESP8266 placa de desarrollo REF2108

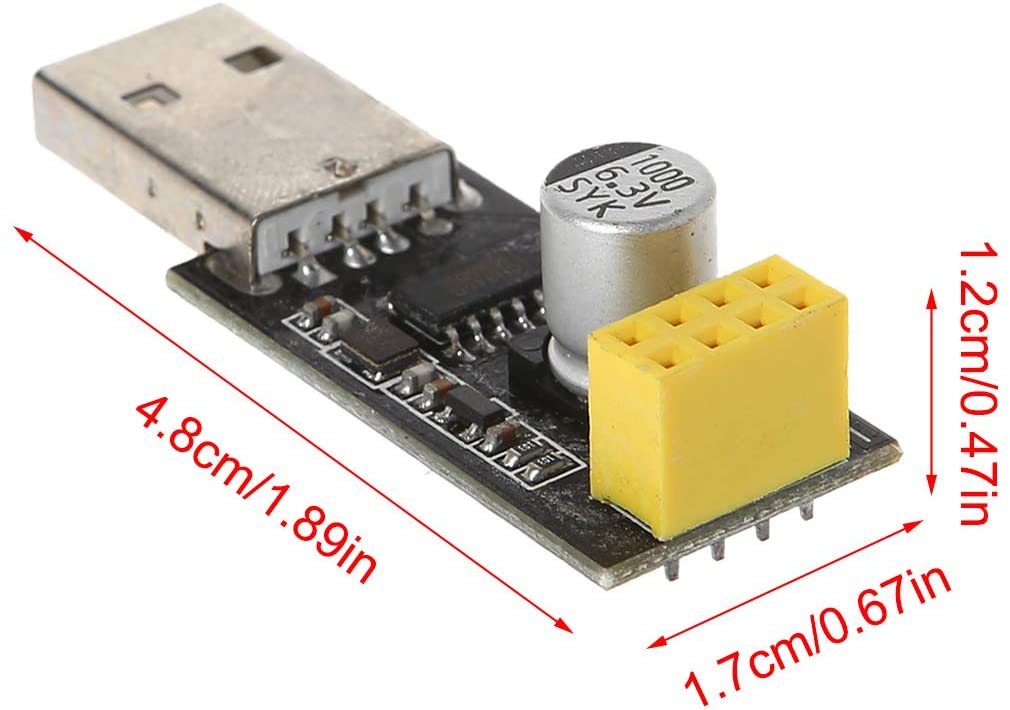

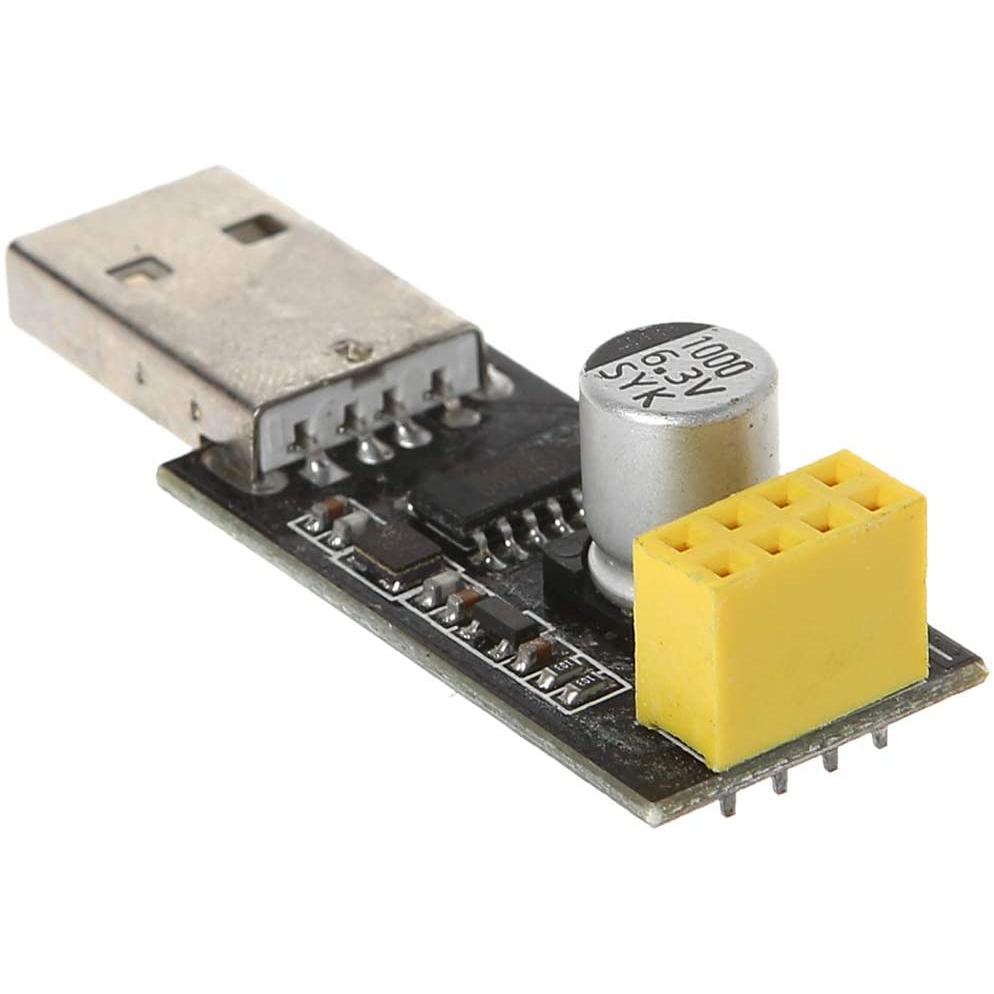

Este módulo es un adaptador USB / programador para módulos ESP8266 de tipo ESP-01.

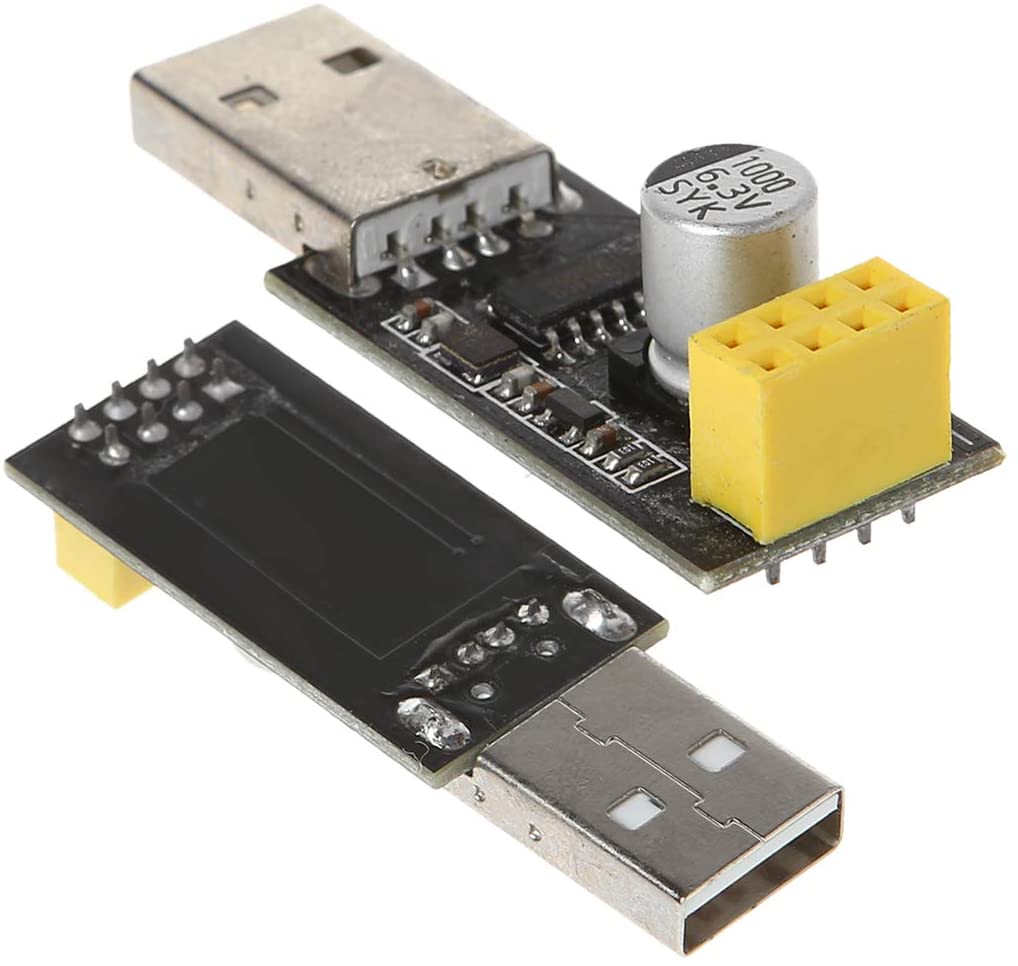

Está convenientemente equipado con un cabezal hembra 2x4P de 2,54 mm para conectar el ESP01 (según la imagen de ilustración 2) y configurarlo o ejecutarlo inmediatamente.

Una gran tapa de 1000μF ayudará a obtener un VCC estable de 5,0 V desde el bus USb y el puente (a la derecha del encabezado 2x4P) ayudarán a configurar la línea GPIO0 según las necesidades.

El módulo se basa en la bridget USB-UART CH340 de WCH, que es compatible con todas las plataformas.

Nota: Para un uso con la plataforma Arduino ESP8266 y Arduino IDE, es necesario cambiar manualmente el estado GPIO0 para el modo de trabajo, con el fin de obtener una carga totalmente automática es lo más probable posible, para un esfuerzo muy limitado, asignar una línea de control no utilizada desde CH340 para controlar la línea GPIO0 (probablemente a costo de una inversión lógica necesaria).

Contenido del paquete

• 1 x ESP-01 Adaptador programador USB a ESP8266 placa de desarrollo REF2108
