Display LCD Gráfico 128×64 Fondo azul REF1083
11,90€
Hay existencias
Descripción
Esta pantalla puede mostrar tanto gráficos como texto permitiendo diseñar interfaces HMI de mayor complejidad.
Utilizada en impresoras 3d, máquinas CNC, equipos de control y automatización industrial. Muy útil para hacer debugging o correcciones en tus distintos proyectos, sobre todo en el manejo de sensores y procesamiento de datos.

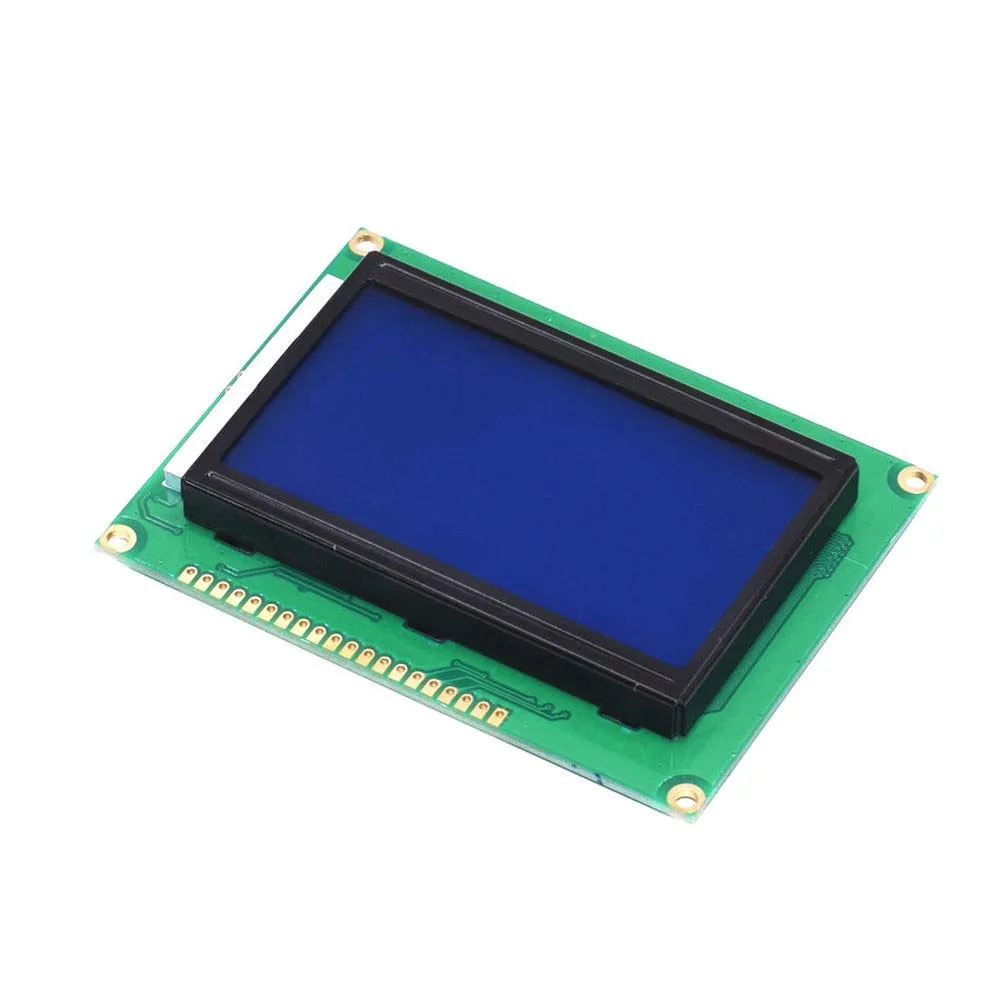

El Display LCD Gráfico posee 128 columnas y 64 filas de píxeles blancos sobre un fondo azul, funciona con el controlador interno ST7920, que es un integrado muy utilizado y para el cual existe amplia documentación. Para conectar la pantalla LCD a nuestro Arduino/PIC podemos optar por 2 modos de comunicación: Paralela o Serial SPI. En modo paralelo se necesitan 7 u 11 pines: 3 de control y 4 u 8 para datos. En modo Serial SPI, solo se necesitan 3 pines. En cuanto a la programación en Arduino se pueden utilizar distintas librerías, siendo las principales: u8g2(nueva versión de u8glib) y u8glib.
Características |
|
|---|---|
| Modelo | YB12864ZB |
| Chip controlador | ST7920 |
| Modelo placa | 12864B V2.0 |
| Voltaje de operación | 5V DC |
| Consumo corriente Backlight | 360mA |
| Soporta interfaz | Paralelo (4 u 8 bits) y Serial SPI |
| Color Texto | Blanco |
| Backlight | Azul |
| Columnas | 128 |
| Filas | 64 |
| Resolución | 128*64 pixeles |
| Tamaño de pixel | 0.48*0.48 mm |
| Área visual | 72*40 mm |
| Área activa | 66.52*33.24 mm |
| Tamaño en diagonal | 3.2 pulgadas |
| Dimensiones ext. | 93*70*13.5 mm |
| Peso | 46 gramos |
Contenido del paquete
- 1 x Display LCD Gráfico 128×64
