HX711 Modulo Conversor + Celda Carga 20 kg Load Cell Conversor A/D 24bits

9,75

Celda de Carga 20Kg + Modulo Conversor A/D 24 Bit HX711.

Sin existencias

SKU: 255577295159 Categoría:

Descripción

Celda de Carga 20Kg + Modulo Conversor A/D 24 Bit HX711.

Sensor capaz de determinar qué tan pesado es un objeto, conocer si el peso de un objeto cambia con el tiempo, o si simplemente necesitas detectar la presencia de un objeto mediante la medición de la tensión o carga aplicada a una superficie.

Estas Celdas de Carga están fabricadas en aleación de aluminio de alta calidad, ofreciendo un grado de protección IP65.

El Modulo HX711 es ampliamente utilizado en el acoplamiento entre las Celdas de Carga y las tarjetas de desarrollo como lo son Arduino, Microcontroladores PIC, entre otros, permitiendo leer el peso obtenido por la Celda de Carga de manera sencilla.

Internamente  el modulo HX711 se encarga de la lectura del puente Wheatstone formado por la celda de carga, convirtiendo la lectura analógica a digital con su conversor A/D interno de 24 Bits.

Se comunica con la Tarjeta de desarrollo mediante 2 pines (Clock y Data) de forma serial. (I2C)

Características

Principales Características de la Celda de Carga
Voltaje de Operación DC3V ~ 12V
Rango de medida Max20 Kg (Sensor de Peso YZC-133)
Salida de Voltaje Nominal1,0 ± 0.15mV / V
Repetibilidad0.03 % FS
Efecto de la temperatura en la salida0.01% F.S / ° C
Efecto de la temperatura sobre cero0.05% F.S / ° C
Cero± 0.1000 mV / V
Impedancia de entrada1115 Ω ± 10%
Impedancia de salida1000 Ω ± 10%
Resistencia de aislamiento> = 1000 MΩ
Tasa Sobrecarga segura150% FS
Tasa de sobrecarga final200% FS
Rango de temperatura-20 °C ~ 60 °C
MaterialAleación de aluminio
Grado de protecciónIP65
Diámetro del cable φ0.8 mm
Longitud del cable25 cm
Dimensiones de la Celda de Carga80 mm x 12.7 mm x 12.7 mm

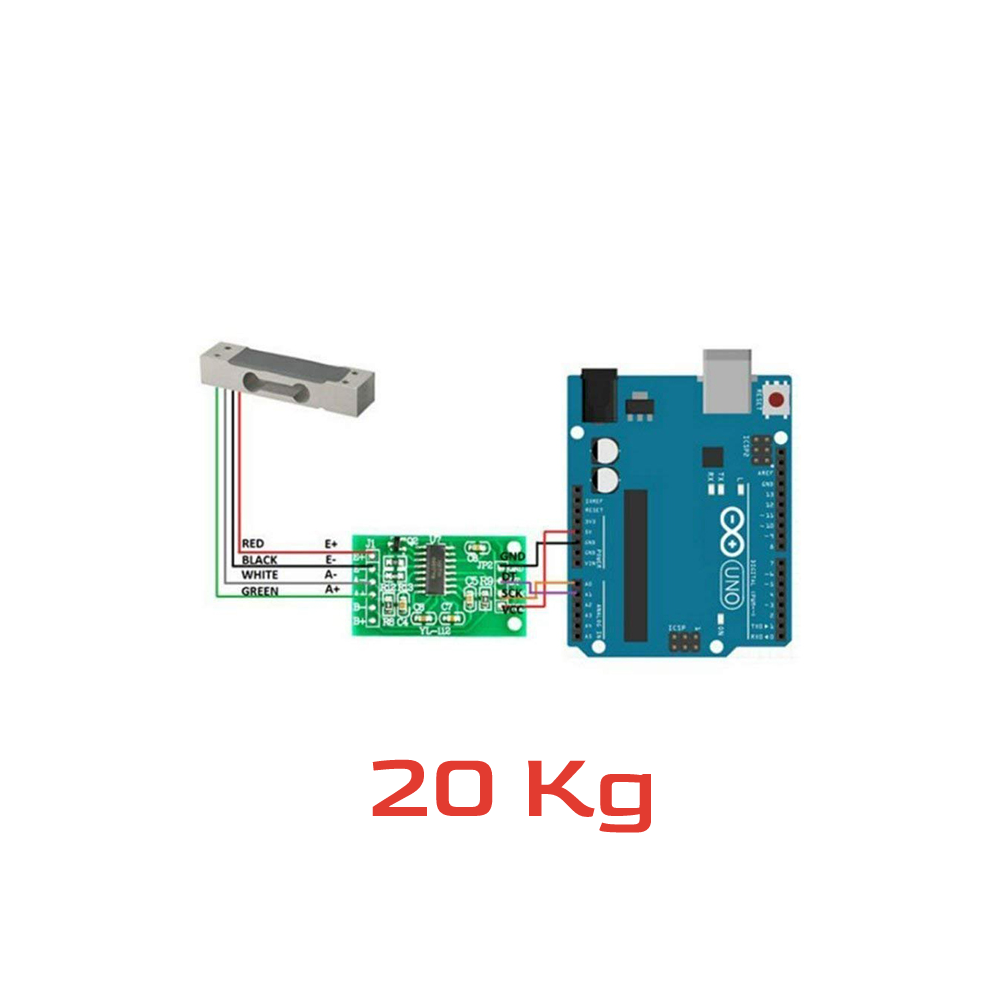

Distribución del Cableado:
RojoAlimentación +
NegroFuente –
VerdeSeñal +
BlancoSeñal –

Especificaciones

Principales Características del Modulo HX711
Voltaje de operación DC2.6V ~ 5V.
Corriente de operación< 1.5 mA
Corriente en espera<1 uA
Canales diferenciales de entrada2
PGAintegrado de ganancia programable 32, 64 y 128 veces.
Operación Seleccionable10 y 80 muestras por segundo
Osciladorinterno.
Interfaz de comunicacióntipo I2C.
Acople idealcomo Puente de Wheatstone.
Dimensiones30 mm x 18 mm

Contenido del paquete

  • 1 x HX711 Modulo Conversor + Celda Carga 20 kg Load Cell Conversor A/D 24bits
