Descripción

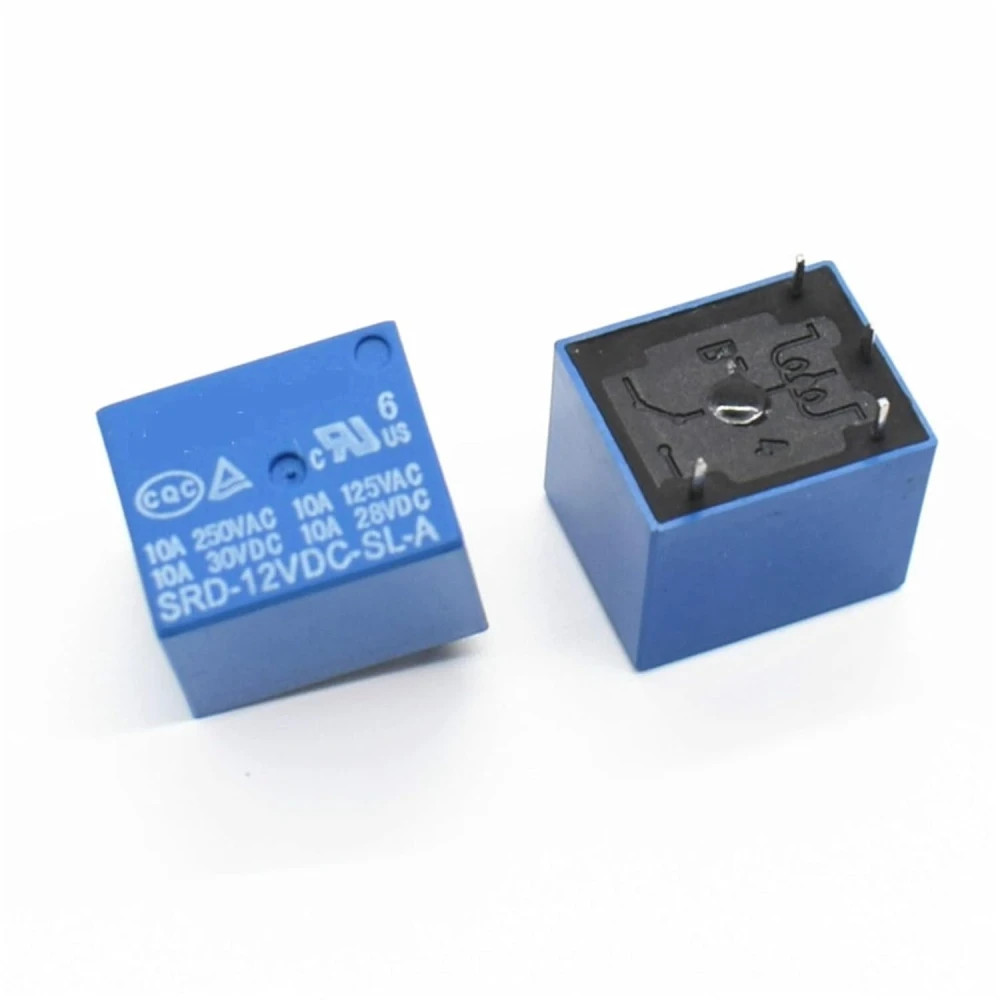

El SRD-12VDC-SL-A es un relé electromecánico con bobina de activación de 12 V DC, diseñado para controlar cargas eléctricas mediante una señal de mando.

Este modelo incorpora un contacto normalmente abierto, con configuración SPST-NO o 1 Form A. Cuando la bobina recibe 12 V DC, el contacto interno se cierra y permite el paso de corriente hacia la carga conectada.

Dispone de 4 terminales:

2 pines correspondientes a la bobina de 12 V DC. 2 pines correspondientes al contacto normalmente abierto.

Está preparado para montaje directo sobre placas de circuito impreso y puede utilizarse en proyectos electrónicos, sistemas de automatización, placas de control, reparaciones electrónicas y circuitos de conmutación.

Este modelo no dispone de contacto normalmente cerrado. Para aplicaciones que necesiten terminal común, normalmente abierto y normalmente cerrado, debe utilizarse un relé con configuración SPDT.

Características
Modelo	SRD-12VDC-SL-A
Tipo de componente	Relé electromecánico
Tensión de la bobina	12 V DC
Configuración del contacto	SPST-NO
Tipo de contacto	Normalmente abierto
Denominación equivalente	1 Form A
Número de pines	4
Pines de la bobina	2
Pines del contacto	2
Corriente nominal máxima	10 A
Capacidad indicada en corriente alterna	10 A a 250 V AC
Capacidad indicada en corriente alterna	10 A a 125 V AC
Capacidad indicada en corriente continua	10 A a 30 V DC
Capacidad indicada en corriente continua	10 A a 28 V DC
Tipo de montaje	Montaje en PCB
Contacto normalmente cerrado	No
Formato	Relé individual

Contenido del paquete

• 1 × Relé SPST-NO 12V 10A SRD-12VDC-SL-A de 4 Pines
